Основные параметры железобетонных ребристых плит перекрытий

Для того чтобы многоэтажный дом соответствовал всем требованиям прочности, необходимо использовать высококачественные материалы. На сегодняшний день строительная отрасль изобилует перекрытиями разных типов, однако чаще всего прибегают к монтажу ребристых плит перекрытия. Столь высокая популярность данного типа несущих конструкций вполне объяснима, ведь они обладают способностью равномерно справляться с нагрузкой, передающейся от тяжеловесной постройки.

Технические параметры и описание плит

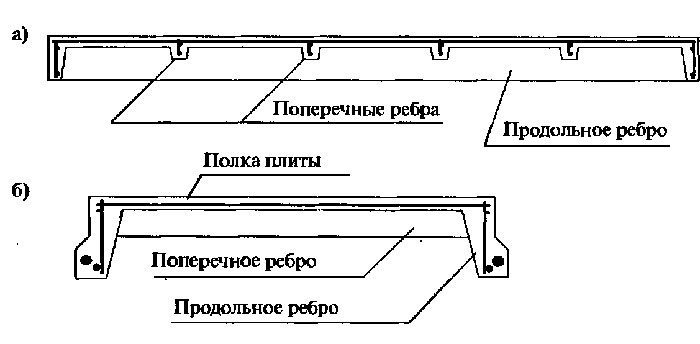

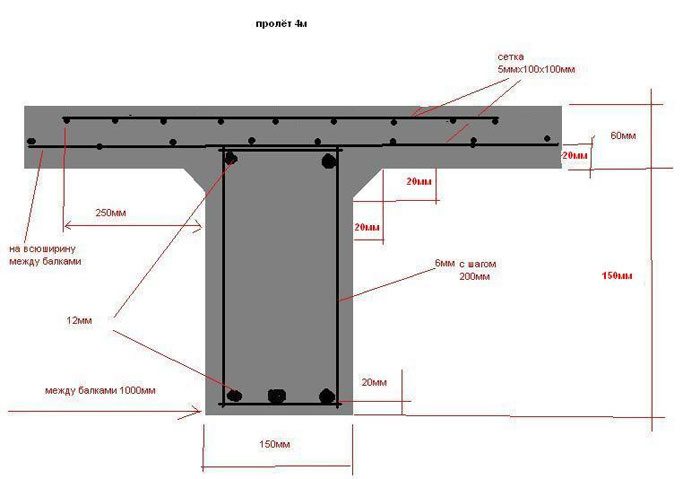

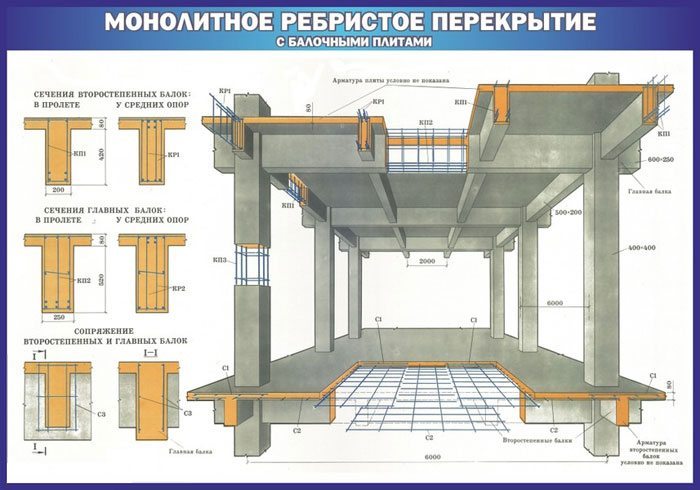

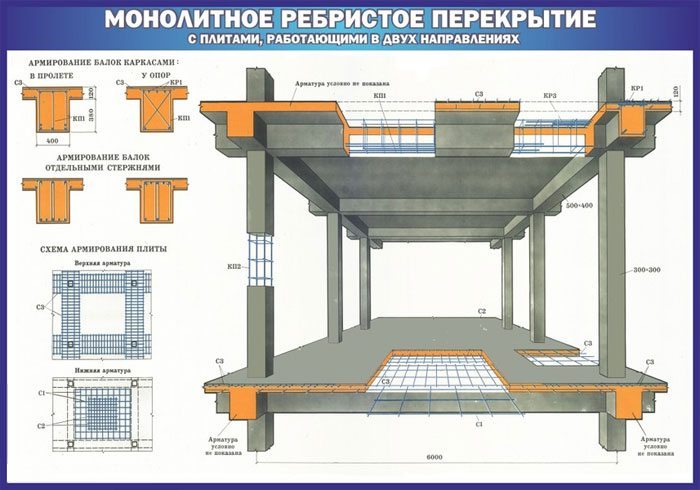

Ребристое перекрытие выпускается в виде цельнолитой плиты со вспомогательным продольным элементом, выполняющим функцию балки, которая работает на изгиб. Если необходимо минимизировать действие очень высокой нагрузки, прибегают к поперечным ребрам. Интересно то, что бетон покидает площадь растяжения и локализуется в местах сжатия, и именно поэтому несущий элемент перенаправляет нагрузку наиболее корректно. Для экономии цементного материала и уменьшения толщины плиты ребристый элемент армируется, при этом его прочностные качества остаются на требуемом уровне.

Чаще всего эти перекрытия устанавливают на промышленных объектах и чердаках внушительных по площади комплексов. Главное условие, выдвигаемое при монтажных работах, – соблюдение шага несущей стены, который по максимуму может составлять 6 м. В жилом фонде такие элементы не используются по причине того, что здесь наблюдается недостаточность нижней поверхности для обшивки. Специалисты рассчитывают конструкцию в специальной программе, расшифровывающей составленные схемы. В промышленных масштабах плиты производятся из разнотипного бетона:

• легкого;
• тяжелого;
• силикатного.

Исходя из данной информации, мы можем выделить следующие детали с напряженной арматурой:

• верхняя плита с плоской конфигурацией;
• особые материалы-оболочки со сводчатой поверхностью.

Маркировка

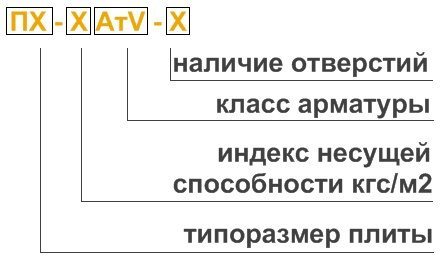

Маркировка товара содержит следующие составляющие:

1. Буквенные и цифровые символы, расшифровывающие параметры (размеры, вес).
2. Коэффициент несущей способности.
3. Характеристики арматуры (класс, тип).
4. Марка и тип бетона.
5. Дополнительные свойства (при их наличии).

В качестве примера расшифруем следующую информацию на изделиях: 2П1– 3, Ат — VI П-1.

Первые три символа говорят нам о типоразмере панели (2П1). Цифра 3 указывает на разделение элементов перекрытия по несущей способности. Затем расшифровывается класс арматуры (предварительно напряженной). Символ П свидетельствует об использовании легкого бетона, а символ Т обозначает тяжелый тип. Последний цифровой символ расшифровывает конструктивные особенности изделия:

• 1 – в плиты интегрированы дополнительные закладные;
• 2 –  боковые ребра содержат технологические отверстия по 210 мм;
• 3 – такие же отверстия, но 210 и 700 мм.

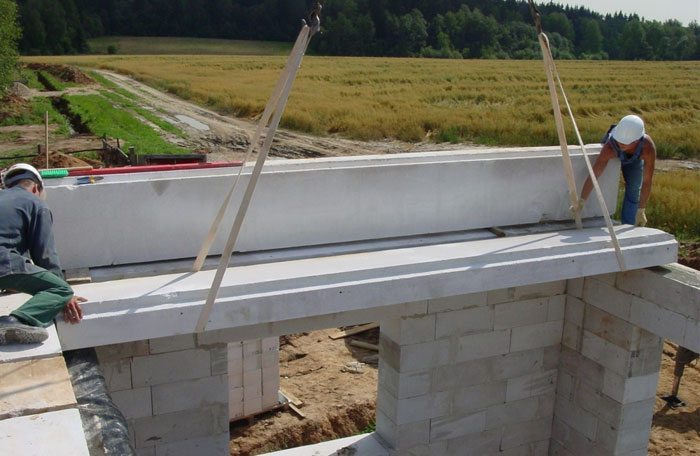

Монтаж ребристых перекрытий может проводиться по разным технологиям и неважно, какой метод будет задействован — без автомобильного или башенного крана здесь обойтись не получится. Чтобы правильно зацепить плиту за крюк, обеспечивают наличие специально предназначенных монтажных петель, которые обязательно проверяются перед установкой на предмет целостности и надежности, а также учитывается их необходимое количество. При установке несущих элементов на их посадочные места нельзя отступать от монтажной технологии ни на шаг.

Стандартные размеры

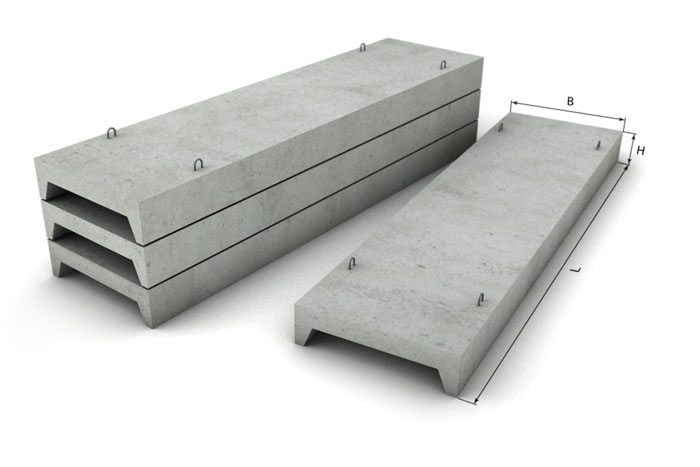

П-образные плиты перекрытия измеряются тремя составляющими габаритов:

1. Длина.
2. Толщина.
3. Высота.

По принятым производственным стандартам высота плит равна 22 см. В редких случаях по специальному заказу на заводах изготавливают конструкции с меньшей толщиной (16 см). Разница этих двух образцов состоит в уровне шумовой изоляции и диаметре технологических отверстий.

Стандартное значение длины варьируется в диапазоне от 2 до 12 м. На момент проектирования постройки в большинстве случаев планируют применение перекрытий, длина которых составляет от 3,6 до 7,2 м включительно. Если по каким либо причинам не получается уложиться в заданные параметры, будь они меньше или больше, придется доплачивать за специальный заказ партии товара. В таком случае размеры будут изменены производителем.

Ширина ребристых конструкций согласно стандартам составляет 1 м, 1,2 м, 1,5 м, 1,8 м. Квадратные плиты (ширина равна длине) встречаются редко и стоят на порядок дороже стандартных. В техническую проектную документацию часто вносят несущие элементы с метровой шириной.

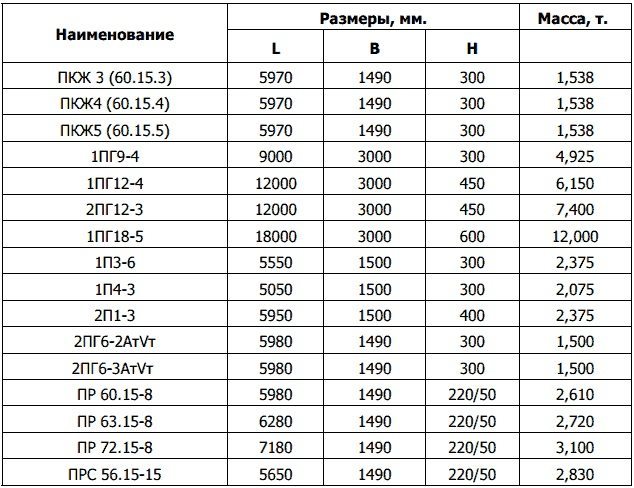

Если руководствоваться ГОСТом, то можно отметить такие стандартные размеры плит (м):

• 3х12;
• 3х6;
• 3х18;
• 1,5х6.

Так как у материала могут быть абсолютно разные габариты, то вполне естественно, что они имеют разную нагрузку. Учитывая этот фактор, в строительстве обычно задействуют панели с весом от 770 до 820 кг/м². Если предусмотрена большая нагрузка, то и плиты нужно приобретать тяжелые (2500 кг/м²).

Расчет нагрузки

Прежде чем приобрести ребристые панели, необходимо провести ряд важнейших расчетов. Такие расчеты помогут точно определить, с какой нагрузкой сможет справиться плита. Только после этого согласно полученным значениям можно осуществлять покупку строительного материала, технические характеристики которого соответствуют требованиям строительства того или иного объекта.

Если говорить о нагрузке, то она может быть различной:

• постоянной;
• временной;
• равномерной;
• неравномерной.

В расчеты включается исключительно равномерная нагрузка, так как она наиболее распространена на строительных объектах. Единицей измерения данной величины является кг/м².

Требования

К готовым изделиям предъявляются следующие требования:

• размеры должны соответствовать ГОСТу для ребристых панелей;
• обязательное соответствие стандартам прочности, жесткости и устойчивости перед растрескиванием, морозостойкости (устанавливается испытанием);
• закладные и монтажные петли должны быть произведены из стали установленного стандарта и определенного диаметра. Металлические элементы подвергаются обработке антикоррозийными составами, а формы для заливки соответствуют утвержденным стандартам.

К бетону также существуют требования, а именно:

• легкие бетоны обладают плотностью 1м³/1800-2000 кг и соответствуют обозначенной пористости, у тяжелых бетонов плотность варьируется в пределах 1м³/2200-2500 кг;
• отпуск натяжения арматуры осуществляется после достижения бетоном контрольной прочности, значение которой указано в проекте;
• качество всех компонентов бетона должно соответствовать ГОСТам.
• в случае применения плит на территориях с наличием агрессивной газовой среды производство перекрытий регламентируется проектной документацией на объект строительства.

Качество арматуры и петель регламентируется следующим образом:

• для ребристых плит может использоваться арматура, изготовленная из разрешенных сталей, что указано в проектной документации;
• форма и размеры петель и закладных должны соответствовать чертежам, ГОСТам и эксплуатационным характеристикам;
• натяжение арматуры выполняется механическим или электромеханическим способом;
• коэффициент напряжения в арматуре после натяжения может отклоняться от разрешенного в проекте максимум на 10%.

Все эти технические данные и стандарты, указывающие на типовые размеры перекрытий, позволят осуществить правильный подбор п-образных панелей, которые будут надежно выполнять возложенную на них миссию.
